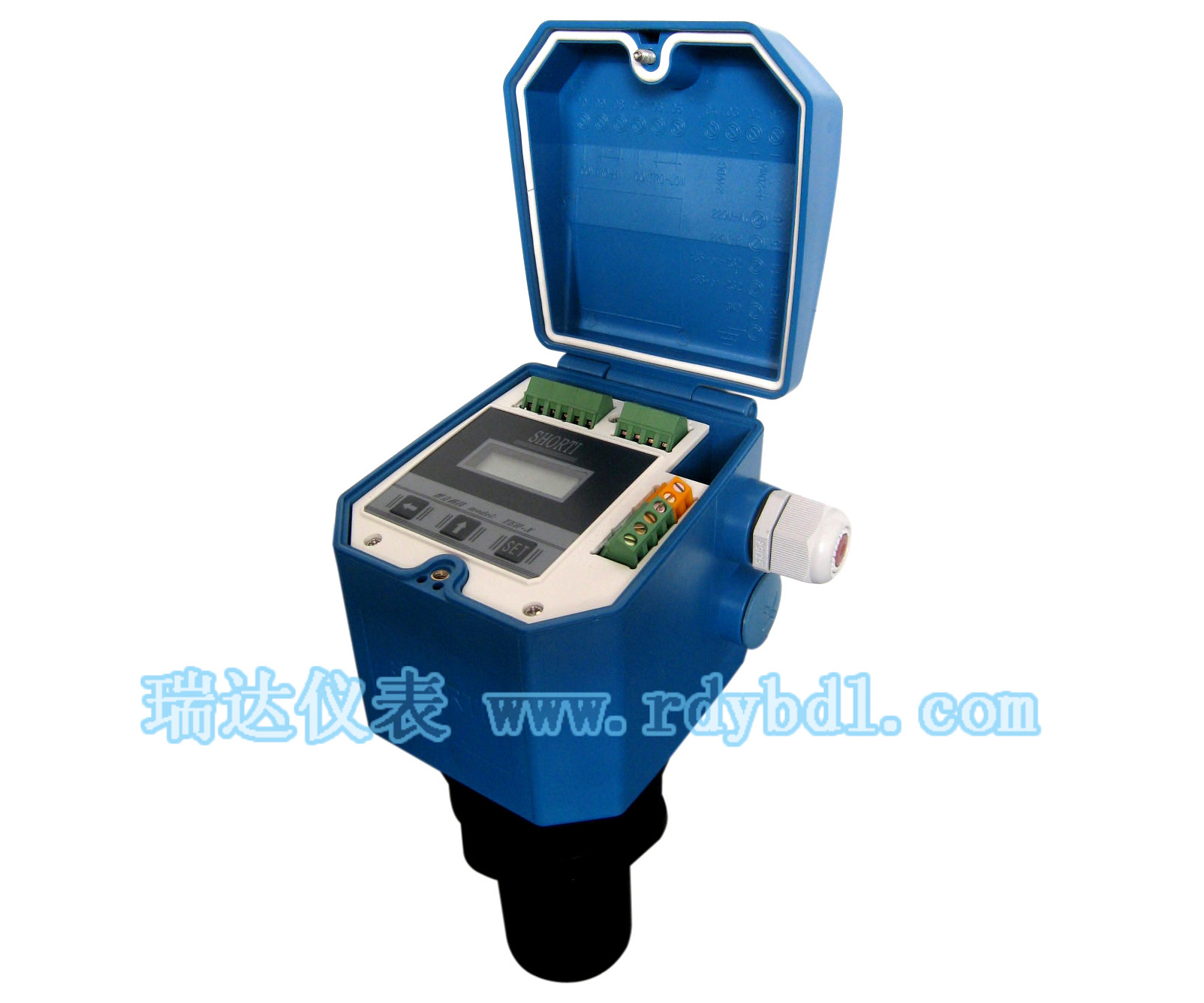

RD-X超聲波液位計\超聲波水位儀

一、用戶自檢

    對儀表***簡單的檢驗方法是：接通合格的電源，將超聲波的發射口垂直對準空曠開闊的墻面(相當液面）作為超聲波的反射面，同時觀察空氣L（L可以通過連續按移位鍵查看）的數字，當顯示L的數字和實際距離當時，說明測量功能常。

說明:

1.在檢驗的過程中應該注意:當實際空氣距離L超過儀表***大測量距離L，視為無效。

2.一般情況下，儀表量程d+盲區C＝儀表***大測量距離L(max)。

3.儀表中的量程d是和輸出電流P有關的參數，和其他無關。

4.把超聲波的發射口對向空曠的天空，一分鐘以?xún)葍x表應該顯示F00F，從原理上說儀表此時沒有回波收到，說明您的儀表抗干擾性能不錯。

5.按移位鍵找出P(儀表指示應該輸出的電流)，用電流表直接測量輸出電流應該和P值相當,說明輸出正常。

經過以上3個項目的檢驗，用戶可以放心的使用了。

二、基本參數與功能

1.信號輸出：標配4～20mA或選配485、232

2.測距能力：俗稱量程4、7、10、12、15、17、20 m以及大功率50m

3.發射全角：7°～12°發射角的大小和測距能力成正比

4.工作模式：測量距離L和測量液位H模式轉換，菜單可選

5.盲    區：0.25～1.0m，盲區固有，菜單可查

6.分   辨：測量距離＜10m→1mm，

            測量距離≥10m：10mm

7,防護等級：Ip66

8.精   度：0.5％

9.環境溫度：-15～+55℃
